Achievements

弊社の地点開発・コンサルティング・設計・施工管理による発電所

top_img1

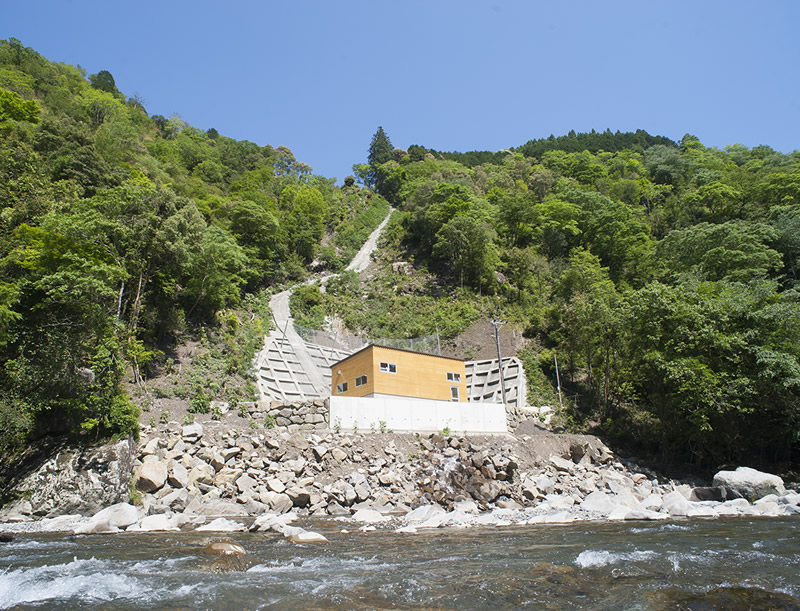

名称:馬路村小水力発電所
http://www.umaji-shp.org

事業者:馬路村
取水河川:細井谷川(普通河川)
放水河川:安田川(二級河川)
最大流量:0.2m3/s
総落差:97m
有効落差:92m
発電出力:145kW
年間発電量(見込):約60万kWh

top_img1

名称:馬路村小水力発電所
http://www.umaji-shp.org

事業者:馬路村
取水河川:細井谷川(普通河川)
放水河川:安田川(二級河川)
最大流量:0.2m3/s
総落差:97m
有効落差:92m
発電出力:145kW
年間発電量(見込):約60万kWh

series of steps

一連の流れ

No.1

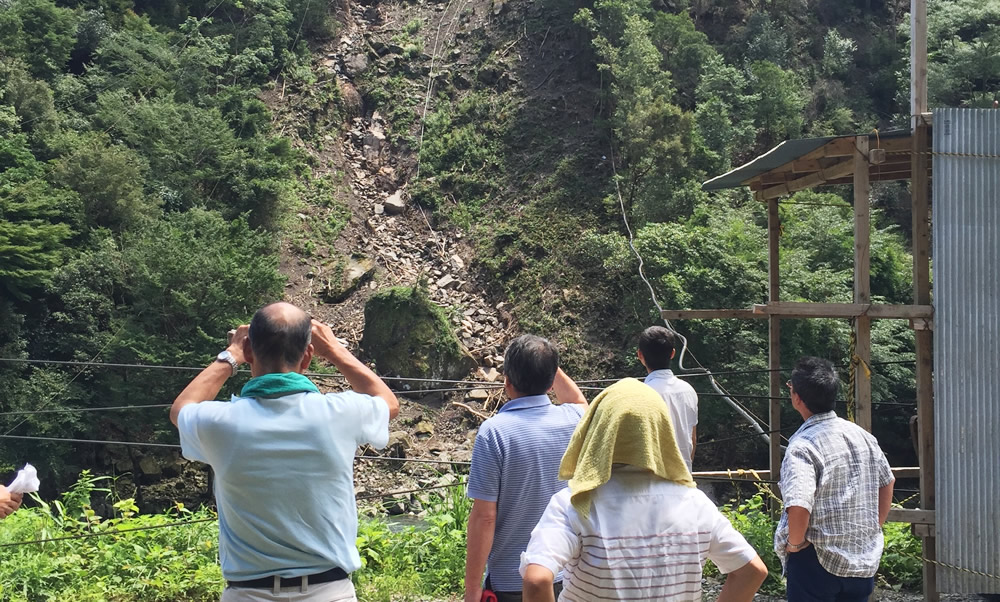

Point survey 1
地点調査1
1-2
2-2

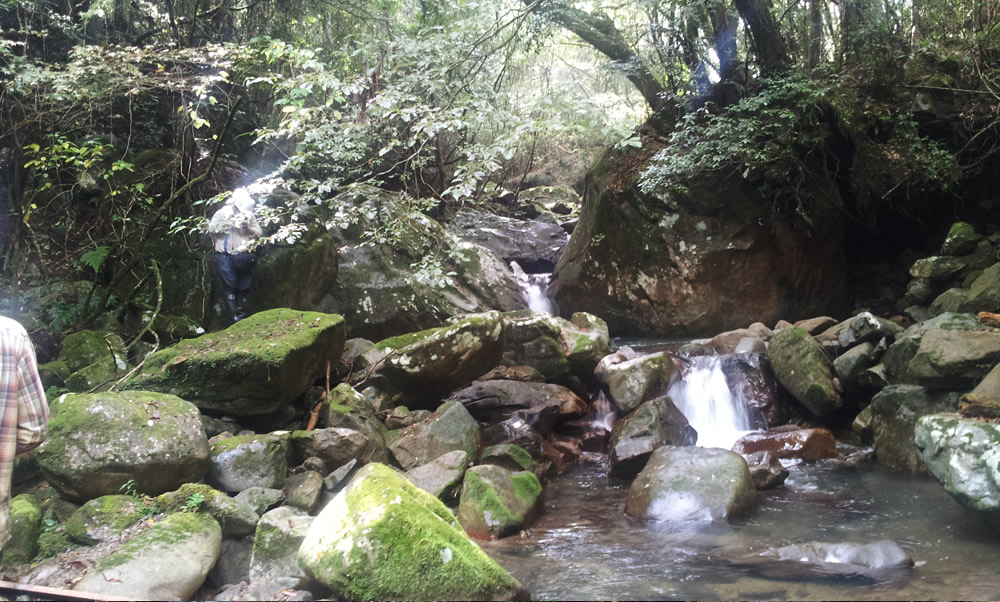

No.2

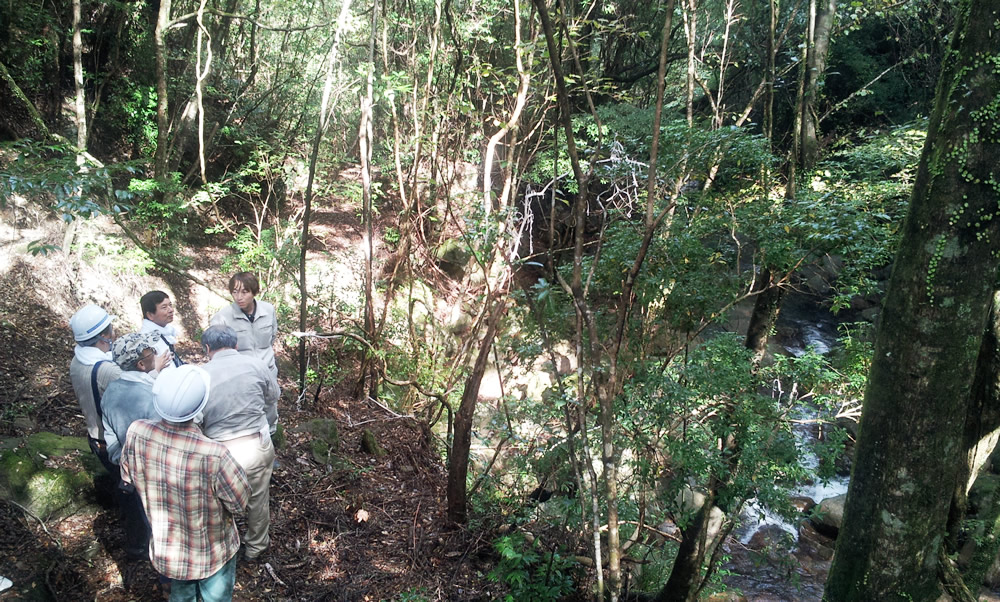

Point survey 2
地点調査2

Water intake point

取水地点

No.3
Flow rate survey
流量調査
DSC_1895
3-2
No.4
Logging
伐採中
No.5

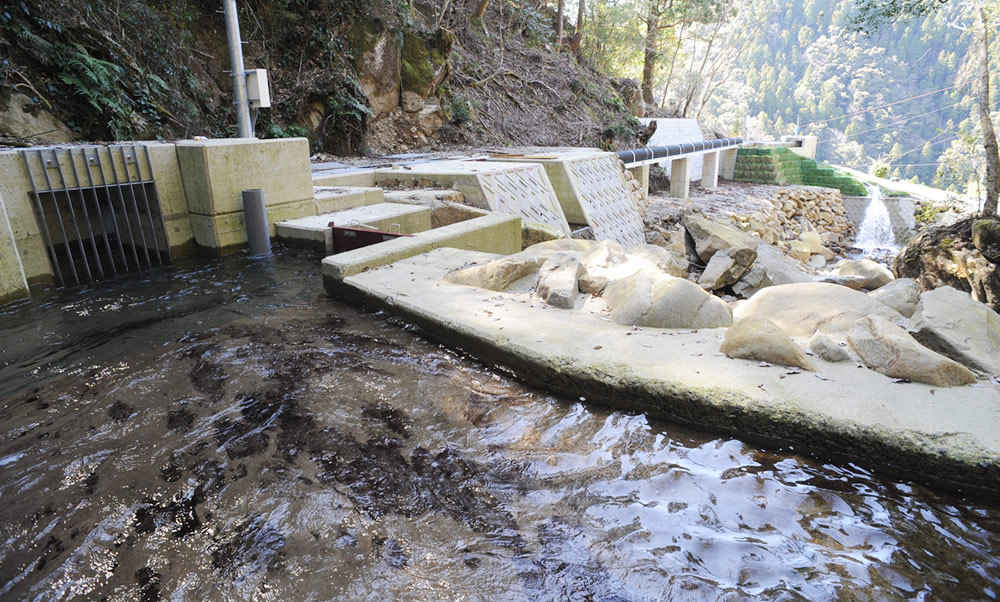

Water intake structure
取水構造物
4-2
6-2
No.6

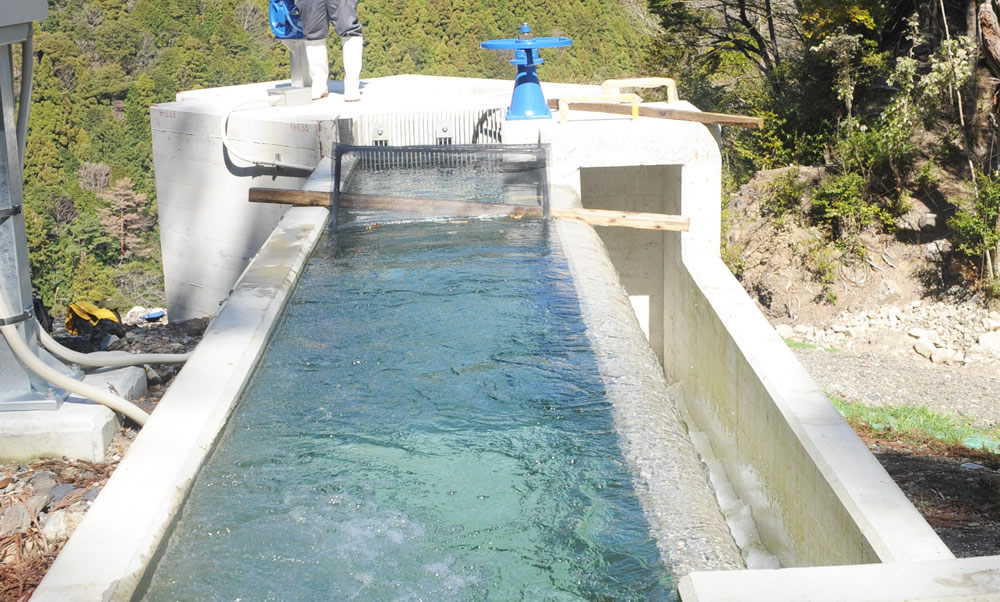

Sand pond
沈砂池

Remove fallen leaves, twigs, pebbles, etc. to increase power generation efficiency and reduce damage to water turbines.

発電の効率を上げ、水車へのダメージを減らすために、落葉や小枝、小石などを取り除く

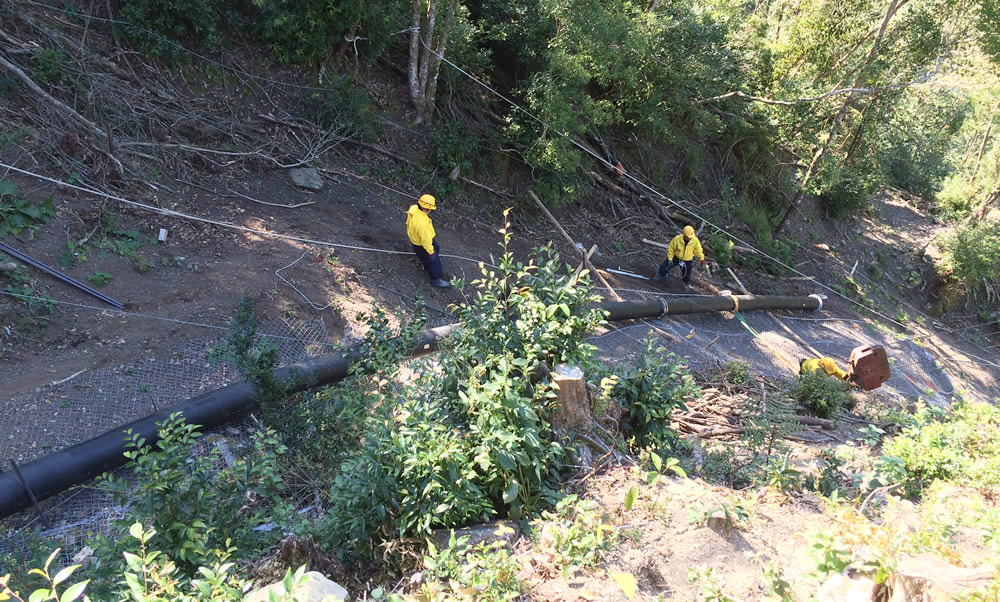

No.7
Pressure pipe burying work
圧力管の埋設作業

Dangerous work on steep slopes. Safety first!

急傾斜地における危険な作業。安全第一に!

7-2
8-2

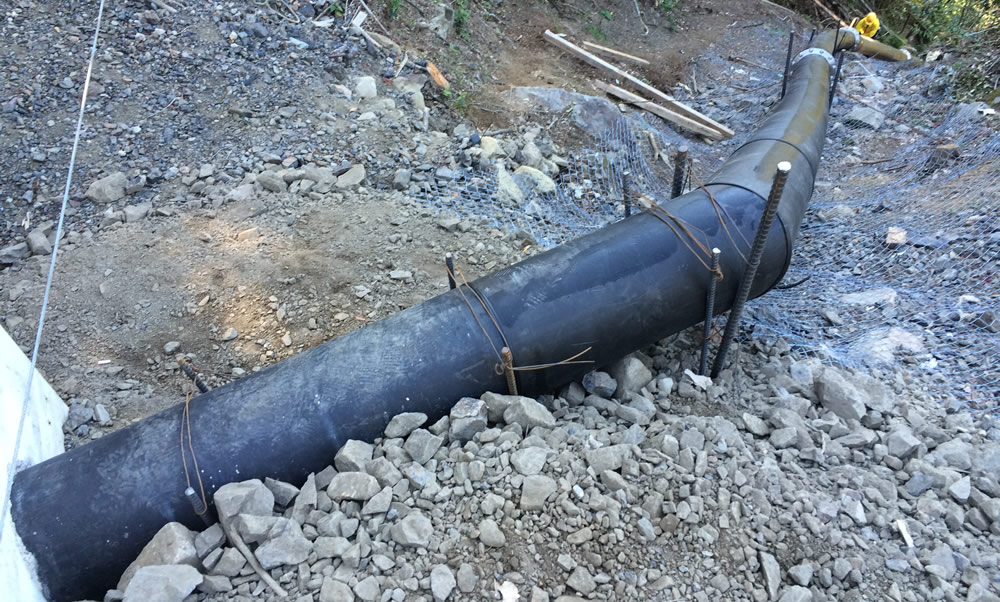

No.8
Pressure pipe burying work
圧力管の埋設作業

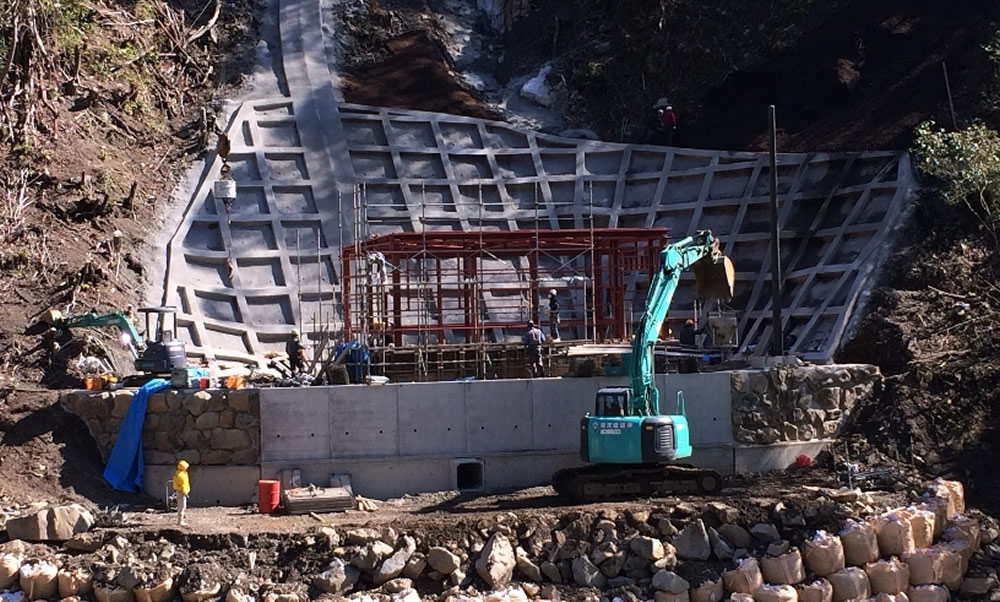

No.9
Power plant
発電所

Almost completed!

完成間近!

9-2
10-2

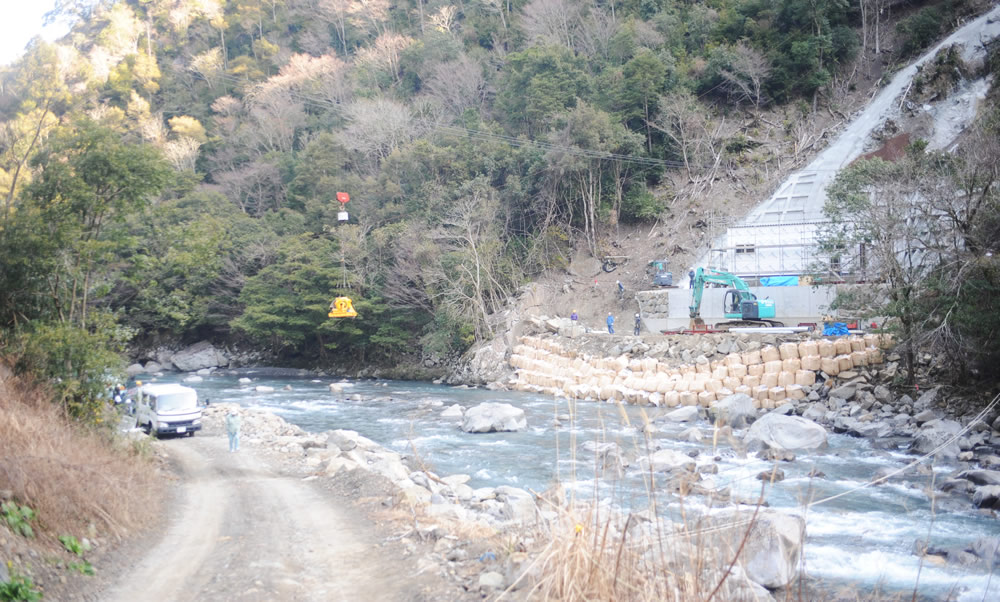

No.10
Water wheel1
水車1

water wheel carried by cableway

索道によって運ばれる水車

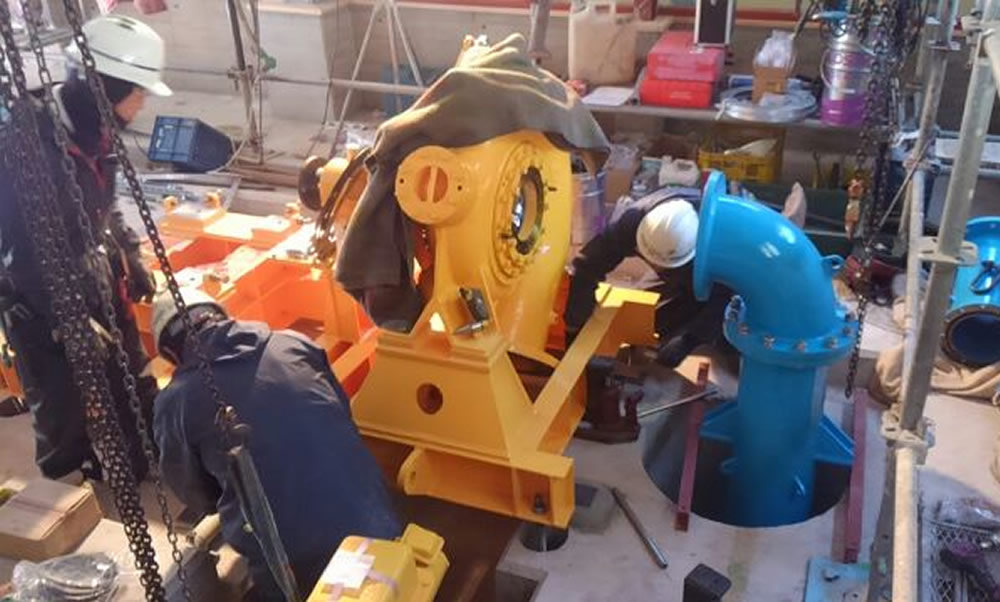

No.11
Water wheel2
水車2

A waterwheel painted in the color of yuzu, a specialty of Umaji Village.

馬路村特産のゆず色に塗装された水車

11-2
top_img1

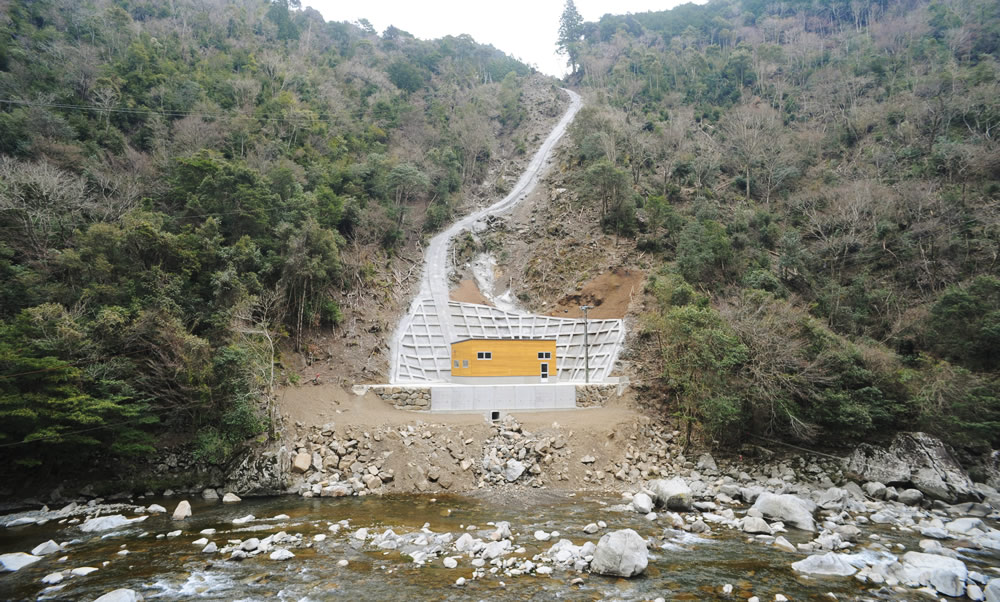

No.12
Panoramic view of the power plant
発電所全景

Operation starts on April 1, 2016!

2016年4月1日運転開始!
